閥門泄漏等級
閥門作為流體控制系統的核心部件，其密封性能直接關系到系統的安全性、經濟性和環保性。
泄漏等級作為衡量密封性能的量化指標，被各類標準嚴格規范，不同場景下的要求差異顯著。我們從標準細節、測試方法、閥門類型特性等方面進行更深入的闡述。
一、核心標準的泄漏等級細分
1. API 598 標準（閥門檢查與試驗）
API 598 是石油、天然氣行業應用最廣泛的標準之一，適用于閘閥、截止閥、止回閥等多種閥門，其泄漏等級劃分與閥門類型、試驗介質、公稱通徑（DN）緊密相關。
- 殼體試驗
目的是檢測閥門殼體、閥蓋、填料函等承壓部件的密封性，試驗壓力為公稱壓力（PN）的1.5倍（液體）或1.1倍（氣體），要求**無可見泄漏（包括冒汗、滴漏）。
例如，PN16的閥門殼體試驗壓力為24bar（液體），持續時間至少60秒（DN≤50）或300秒（DN≥600），期間不得有任何液體滲出。
- 密封試驗（液體介質）
針對閥門的啟閉件（如閘板、閥瓣）與閥座的密封，試驗壓力為PN的1.1倍（液體），允許泄漏量按DN分級：
- DN≤50：允許泄漏量≤0.15 mL/min（如DN25為0.05 mL/min）
- DN65~100：允許泄漏量≤0.30 mL/min（DN80為0.20 mL/min）
- DN≥125：每增加DN25，允許泄漏量增加0.15 mL/min（如DN150為0.45 mL/min）
注：截止閥的泄漏量要求通常比同規格閘閥更嚴格，因截止閥需頻繁啟閉，密封面磨損更快。
- 密封試驗（氣體介質）
試驗壓力為0.6MPa（空氣或氮?dú)猓?，通過“氣泡計數法”判定：
- 軟密封閥門：要求0氣泡/分鐘（如DN100的軟密封球閥）
- 金屬密封閥門：DN≤50允許1個氣泡/分鐘，DN65~100允許2個氣泡/分鐘，DN≥125允許3個氣泡/分鐘
2. ANSI/FCI 70-2 標準（控制閥泄漏等級）
該標準專為調節閥設計，泄漏等級從Ⅰ到Ⅵ級，等級越高密封性能越好，且明確區分“金屬對金屬密封”和“軟密封”。
- Ⅰ級：無具體泄漏量規定，僅要求“不超過額定流量的0.5%”，適用于不重要的場合（如排污閥）。
- Ⅱ級：金屬密封，允許泄漏量為額定流量的0.1%（如DN100調節閥，額定流量100m3/h時，允許泄漏0.1m3/h）。
- Ⅲ級：金屬密封，泄漏量為額定流量的0.01%，適用于一般工業控制（如水處理）。
- Ⅳ級：金屬密封，泄漏量按DN計算（液體）：DN25為0.01 L/h，DN50為0.03 L/h，DN100為0.1 L/h，常用于蒸汽系統。
- Ⅴ級：金屬對金屬高精度密封，泄漏量?jī)H為Ⅳ級的1/10（如DN100為0.01 L/h），適用于高壓油氣管道。
- Ⅵ級：軟密封（PTFE或橡膠），是**等級，氣體試驗不允許有氣泡，液體泄漏量≤0.5 mL/h（DN≤50），適用于有毒、易燃介質（如氯氣調節閥）。
3. ISO 5208 標準（工業閥門壓力試驗）
ISO 5208 將泄漏等級分為“A級”（液體）和“B級”（氣體），并按“等級1~6”劃分，等級6為**。
- 液體泄漏（A級）：
- 等級1：DN100允許泄漏50 mL/min（適用于低壓排水閥）
- 等級3：DN100允許5 mL/min（普通閘閥）
- 等級6：DN100允許0.05 mL/min（高精度球閥）
- 氣體泄漏（B級）：
- 等級1：DN100允許泄漏1000 mL/h（空氣）
- 等級4：DN100允許50 mL/h
- 等級6：DN100允許0.1 mL/h（接近零泄漏）
二、不同閥門類型的泄漏等級表現
1. 球閥
- 軟密封球閥：采用PTFE或橡膠閥座，密封面貼合緊密，可輕松達到ANSI/FCI Ⅵ級或ISO 6級，氣體試驗無氣泡，液體泄漏量幾乎為零，適用于食品、醫藥行業。
- 金屬密封球閥：閥座為不銹鋼或硬質合金，適用于高溫（≤450℃）高壓場景，通常達到API 598的“嚴格級”或ISO 5級，氣體泄漏≤1個氣泡/分鐘（DN100）。
2. 截止閥
截止閥的閥瓣與閥座為線性密封，密封性能優于閘閥，泄漏等級表現為：
- 普通鑄鐵截止閥：符合API 598密封試驗，液體泄漏≤0.15 mL/min（DN50）
- 高壓鍛造截止閥（如API 602）：金屬密封面經研磨，氣體泄漏≤1個氣泡/分鐘（DN25），達到ISO 4級。
3. 止回閥
止回閥依賴介質壓力自動關閉，密封性能較弱，泄漏等級較低：
- 旋啟式止回閥：液體泄漏≤5 mL/min（DN100），符合API 598的“基本級”
- 升降式止回閥（金屬密封）：液體泄漏≤1 mL/min（DN100），適用于泵出口管道，需防止介質倒流。
4. 蝶閥

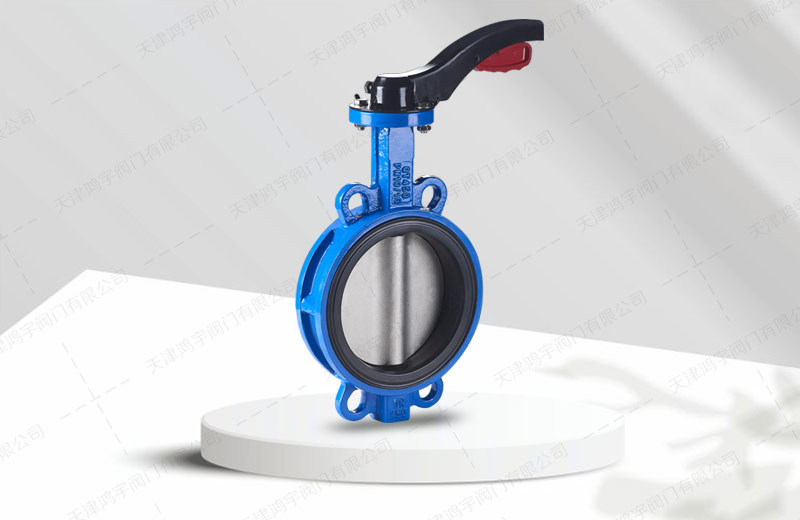

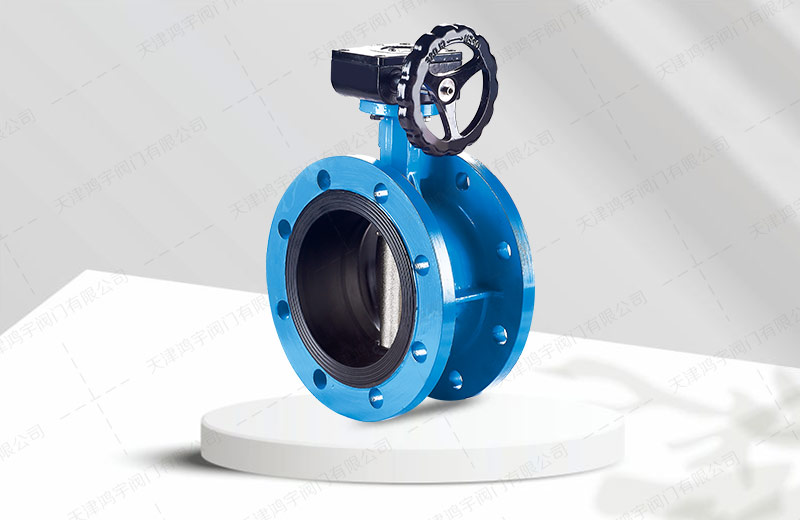

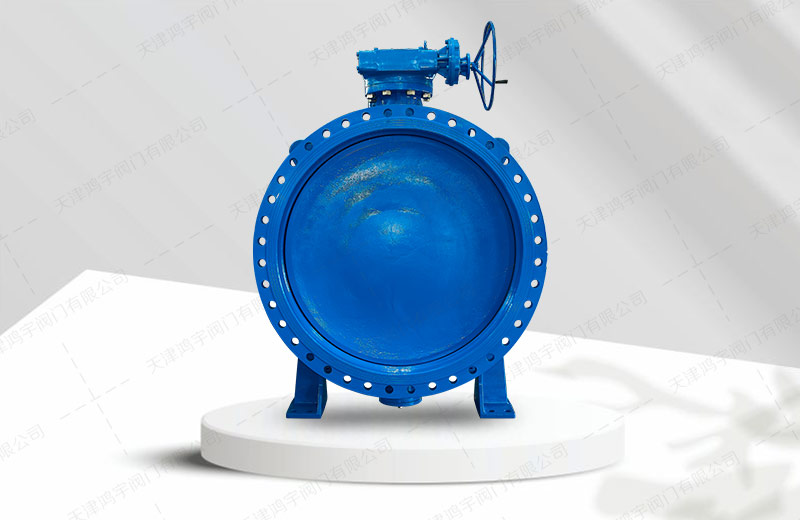

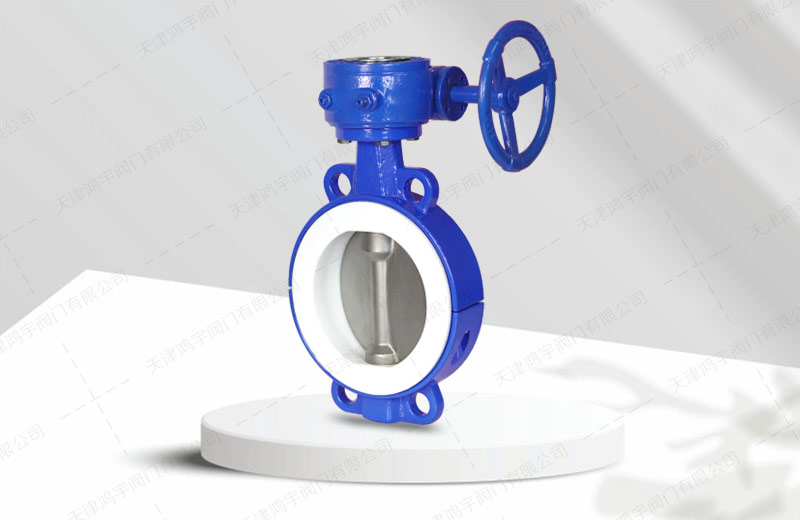

- 中線軟密封蝶閥：橡膠密封圈與蝶板全接觸，可達到ANSI/FCI Ⅵ級，氣體試驗0氣泡，常用于市政供水。
- 偏心金屬密封蝶閥：適用于高溫?zé)煔夤艿?，泄漏等?jí)為ISO 3級，氣體泄漏≤10個氣泡/分鐘（DN200）。
三、泄漏測試的關鍵細節
1. 液體測試注意事項
- 試驗介質需清潔（無顆粒雜質），避免劃傷密封面
- 測試前需排盡閥內空氣，否則氣泡可能被誤判為泄漏
- 對于大口徑閥門（DN≥300），允許延長測試時間（如10分鐘），取平均泄漏量
2. 氣體測試注意事項
- 氣泡法需控制水溫（20~25℃），水溫過高會導致氣體溶解度下降，產生虛假氣泡
- 壓降法適用于DN≥600的閥門，通過公式計算泄漏量：泄漏量（L/h）=（初始?jí)毫?終壓）×容積÷時間
- 有毒氣體介質（如氨氣）需用肥皂水檢測，禁止直接浸入水中（防止介質污染）
四、影響泄漏等級的核心因素
1. 密封面加工精度
密封面光潔度需達到Ra0.8~1.6μm（鏡面級），平面度誤差≤0.01mm/m，否則會出現“微縫隙”導致泄漏。例如，閘閥閘板若存在0.02mm的凸起，泄漏量會增加50%。
2. 介質特性
- 高溫（≥300℃）會使金屬密封面熱膨脹不均，導致泄漏等級下降（如從Ⅵ級降至Ⅳ級）
- 粘稠介質（如原油）可能附著在密封面，形成“假密封”，測試時需用煤油沖洗后再檢測
3. 安裝與維護
- 法蘭連接閥門若螺栓擰緊力矩不均（偏差≥20%），會導致閥座傾斜，泄漏量增加2~3倍
- 長期使用后，密封面磨損（厚度減少0.1mm）會使泄漏等級降低1~2級，需定期研磨修復
五、泄漏等級的場景適配原則
- 市政供水：選用API 598 密封級（液體泄漏≤1 mL/min）的閘閥或蝶閥，成本低且滿足需求。
- LNG管道：必須使用金屬密封球閥，達到ISO 5208 6級（氣體泄漏≤0.1 mL/h），防止低溫介質（-162℃）泄漏。
- 制藥行業：軟密封隔膜閥（ANSI/FCI Ⅵ級），確保無介質殘留和泄漏，符合GMP標準。
- 化工劇毒介質（如光氣）：強制要求雙重密封（主密封+副密封），主密封達到Ⅵ級，副密封需配備泄漏監測裝置（如氣體傳感器）。
總結
閥門泄漏等級是一個綜合性指標，受標準規范、閥門類型、加工工藝、工況條件等多重因素影響。
實際應用中，需結合介質特性（溫度、壓力、毒性）和行業規范，選擇匹配的泄漏等級，同時通過**測試和定期維護，確保閥門在全生命周期內保持設計密封性能，避免因泄漏導致安全事故或經濟損失。
